JGD(KXT)型可曲撓橡膠接頭

如果您正在尋找相關產品或有其他任何問題，可隨時撥打我公司服務電話，或點擊下方按鈕與我們在線交流！
全國統一服務熱線：130-145-88088

產品名稱：EPDM三元乙丙橡膠接頭

產品品牌：宏盛

產品型號：KXT DN25-3000

適用壓力：1.0-2.5MPA

適用介質：熱水

使用溫度：-10℃-120℃

使用環境：建筑、給排水、水暖、消防等

產品特點:1.該產品可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題。 2.根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境。

3.材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。

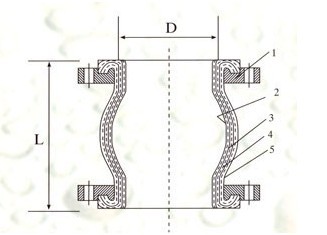

設計圖紙：

技術條件：

主要數據：

公稱通徑		長度 L	螺栓數	螺栓直徑 mm	螺栓孔中心 (圓直徑mm)	軸向位移mm		橫向位移 mm	偏轉角度 a1+a2
mm	英寸	長度 L	螺栓數	螺栓直徑 mm	螺栓孔中心 (圓直徑mm)	伸長	壓縮	橫向位移 mm	偏轉角度 a1+a2
32	1.25	95	4	18	100	6	9	9	15
40	1.5	95	4	18	110	6	10	9	15
50	2	105	4	18	125	7	10	10	15
65	2.5	115	4	18	145	7	13	11	15
80	3	135	4	18	160	8	15	12	15
100	4	150	8	18	180	10	19	13	15
125	5	165	8	18	210	12	19	13	15
150	6	180	8	23	240	12	20	14	15
200	8	210	8	23	295	16	25	22	15
250	10	230	12	23	350	16	25	22	15
300	12	245	12	23	400	16	25	22	15
350	14	255	16	23	460	16	25	22	15
400	16	255	16	25	515	16	25	22	15
450	18	255	20	25	565	16	25	22	15
500	20	255	20	25	620	6	25	22	15
600	24	260	20	30	725	6	25	22	15
700	28	260	24	30	840	16	25	22	15
800	32	260	24	34	950	16	25	22	15
900	36	260	28	34	1050	6	25	22	15
1000	40	260	28	34	1160	18	26	24	15
1200	48	260	32	41	1380	18	26	24	15
1400	56	350	36	34	1560	20	28	26	15
1600	64	350	40	34	1760	25	35	30	10
1800	72	350	44	41	1970	25	35	30	10
2000	80	420	48	48	2180	25	35	30	10
2200	88	580	52	48	2390	25	35	30	10
2400	96	610	56	48	2600	25	35	30	10
2600	104	650	60	54	2810	25	35	30	10
2800	112	680	64	54	3020	25	35	30	10
3000	120	680	68	54	3220	25	35	30	10
注： 1、法蘭按《全國通用給排水標準圖集》，其它按HG/T2289-92。 2、DN350-600(2)型工作壓力為1.6MPa，DN32-400(3)型工作壓力為2.5MPa。 3、DN700-DN200工作壓力為1.0MPa，DN1400工作壓力為0.6MPa,DN1600-DN1800工作壓力為0.4MPa，法蘭按0.6MPa選取。DN2000工作壓力為0.25MPa,法蘭按0.6MPa壓力選取。 4、高層給水使用DN200以上產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。
